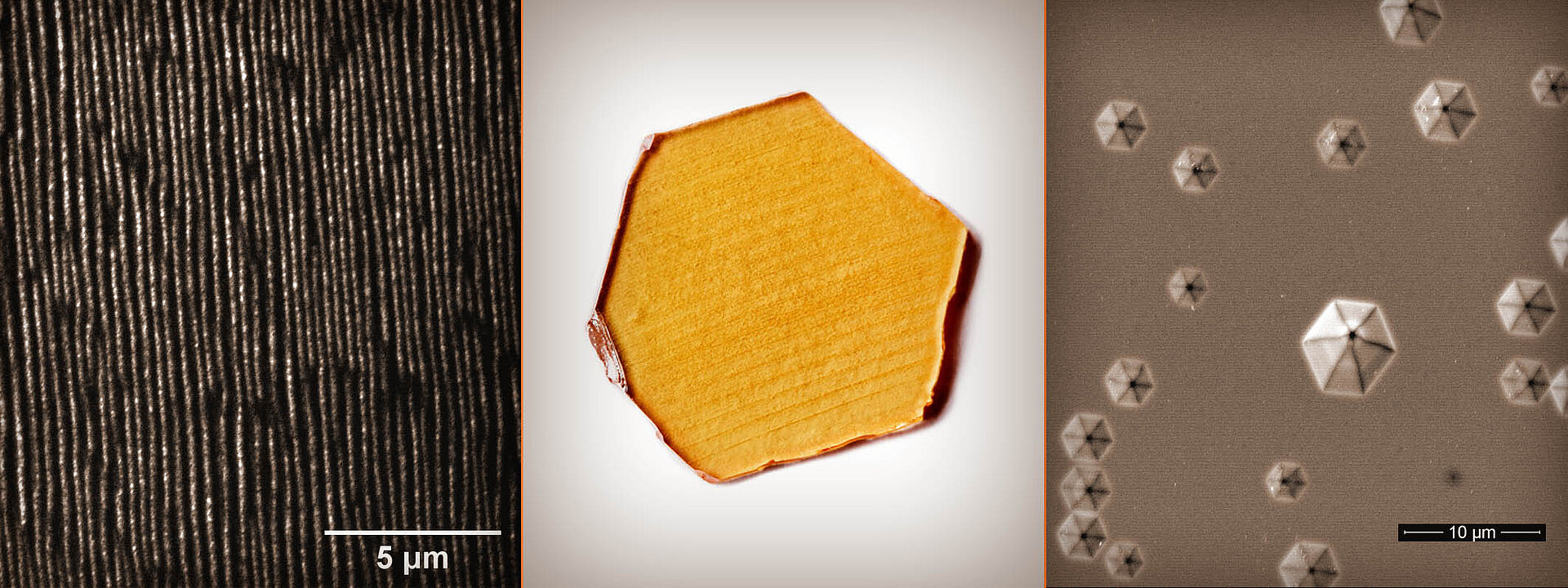

Sektion Kristalle für Elektronik

Sektion Kristalline Materialien für Elektronik

Mission

Ziel der Sektion Kristalline Materialien für Elektronik ist es, aus Halbleiterkristallen mit vielversprechenden Volumeneigenschaften Kleinserien von Prototyp-Substraten mit maßgeschneiderten Spezifikationen zu fertigen und diese Forschungspartnern zur Verfügung zu stellen, um dort Innovationen bei Epitaxie- und Bauelemente-Herstellungsprozessen bzw. neue Anwendungen zu ermöglichen. Dazu müssen nicht nur Kristallzüchtungs- und Bearbeitungsprozesse mit Blick auf die Technologiefähigkeit optimiert, sondern auch standardisierte und effiziente Charakterisierungsmethoden materialspezifisch entwickelt werden.

Forschungstätigkeiten

Für die Schlüsselmaterialien AlN und Ga2O3 mit extrem großer Bandlücke (Ultra-Wide-Band-Gap: UWBG) sollen effiziente und reproduzierbare Kristallzüchtungs- und Bearbeitungsprozesse für die Herstellung von Prototyp-Halbleitersubstraten mit Durchmessern bis 2“ und darüber hinaus entwickelt werden. Der wissenschaftliche Fokus liegt dabei auf strukturellen Defekten und deren Vermeidung sowie Punktdefekten (O, C, Si), welche Volumeneigenschaften wie optische Absorption und elektrische Leitfähigkeit entscheidend beeinflussen.

Die Arbeitsgruppe Mikrostrukturierung und Transfer hat sich zum Ziel gesetzt, diese und andere leistungsfähige aber teure Halbleitermaterialien als einkristalline µ-Substrate in bestehende Si-Plattformen zu integrieren.

Darüber hinaus betreibt die Sektion das Support Lab "Kristallbearbeitung".

Themen

Aluminiumnitrid Prototyping

Mission

Einkristallines Aluminiumnitrid ist ein aussichtsreiches Substratmaterial für die Herstellung von ultravioletten Leuchtdioden (UV LEDs), die u. a. zur Desinfektion eingesetzt werden, ultravioletten Laserdioden (UV LDs), die u. a. für medizinische Metrologie-Anwendungen eingesetzt werden und Leistungselektronik Bauelementen der nächsten Generation. Wir stellen AlN-Substrate mit niedrigen Versetzungsdichten, hoher UV-Transparenz und hoher Oberflächengüte her, damit Projektpartner daraus neue Bauelemente entwickeln.

Forschungsaktivitäten

Aluminiumnitrid (AlN) Kristalle werden über physikalischen Gasphasentransport (PVT) in Tiegeln aus TaC oder W gezüchtet und müssen unabhängig von der geplanten Anwendung niedrige Versetzungsdichten und relevante Durchmesser (>= 1“) aufweisen. Voraussetzung für die Herstellung von AlN-Kristallen mit hoher kristalliner Qualität sind neben der Verfügbarkeit von defektarmen Keimen die Vermeidung von Verunreinigungsausscheidungen beim Aufheizen und ein optimales T-Feld Design (z. B. hohes T, niedrige T-Gradienten).

Die Durchmesservergrößerung erfolgt durch eine schrittweise Keimvergrößerung in mehreren aufeinanderfolgenden Züchtungen bei Unterdrückung des parasitären Wachstums und langsamem lateralen Wachstum mittels geeigneter lateraler T-Gradienten. Für die Anwendung als Substrat für UV Emitter wird eine ausreichende Transparenz im angestrebten Wellenlängenbereich benötigt, die durch gezielte Beeinflussung der Konzentrationen der Hauptverunreinigungen O, C und Si beliebig eingestellt werden kann. Elektrisch leitfähige Substrate für die Herstellung von vertikalen Leistungselektronik Bauelementen sind bisher nicht verfügbar und das IKZ hat sich zum Ziel gesetzt die zugrundeliegenden physikalischen Vorgänge systematisch zu untersuchen, um im Erfolgsfall n-leitfähige Substrate technologisch zu realisieren.

Angebot: Aluminiumnitrid-Substrate

Download Flyer: "Native AlN Substrates for High-Efficient Deep UV Emitters and Next Generation Power Conversion Devices"

Schlüsselpublikationen

Carsten Hartmann, Merve Pinar Kabukcuoglu, Carsten Richter, Andrew Klump, Detlev Schulz, Uta Juda, Matthias Bickermann, Daniel Hänschke, Thomas Schröder, and Thomas Straubinger
Efficient diameter enlargement of bulk AlN single crystals with high structural quality
Applied Physics Express 16 (7), 075502 (2023)
DOI: 10.35848/1882-0786/ace60e

Thomas Straubinger, Carsten Hartmann, Merve P. Kabukcuoglu, Martin Albrecht, Matthias Bickermann, Andrew Klump, Simon Bode, Elias Hamann, Simon Haaga, Mathias Hurst, Thomas Schröder, Daniel Hänschke, and Carsten Richter
Dislocation Climb in AlN Crystals Grown at Low-Temperature Gradients Revealed by 3D X-ray Diffraction Imaging
Crystal Growth & Design 23 (3), 1538 (2023)
DOI: 10.1021/acs.cgd.2c01131

Andrew Klump, Carsten Hartmann, Matthias Bickermann, and Thomas Straubinger
Prediction of impurity concentrations in AlN single crystals by absorption at 230 nm using random forest regression
CrystEngComm 27 (2), 184 (2025)
DOI: 10.1039/d4ce00813h

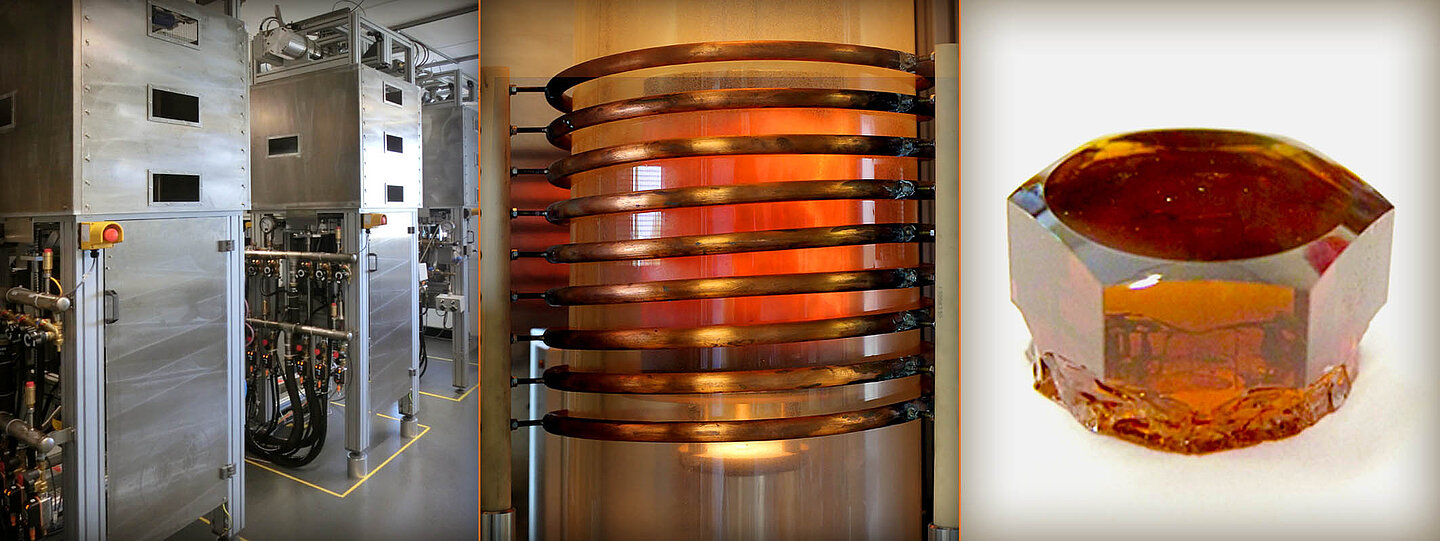

Links: Anlagen zur Züchtung von AlN-Einkristallen am IKZ; Mitte: Blick in die Sublimationszüchtungs-Anlage; Rechts: AlN-Einkristall

Dr. Carsten Hartmann

Dr. Carsten Hartmann

Tel. +49 30 246 499 602

Galliumoxid Prototyping

Mission

Einkristallines Gallium-Oxid mit seiner großen Bandlücke (4.5 – 4.8 eV) und hohen Durchbruchfeldstärke (8 MV/cm) ist ein aussichtsreiches Substratmaterial für die Herstellung von effizienten leistungselektronischen Bauelementen der nächsten Generation. Wir stellen defektarme Gallium-Oxid-Substrate mit 2“ Durchmesser, verschiedenen Orientierungen und definierten Off-Cuts her damit Projektpartner daraus neue laterale (semi-isolierend) oder vertikale (leitfähig) Leistungselektronik-Bauelemente entwickeln.

Forschungsaktivitäten

Zentrales Ziel der Gruppe ist es reproduzierbare CZ-Kristallzüchtungsprozesse für die Herstellung von defektarmen semi-isolierenden (Mg:) und leitfähigen (Si:) Gallium-Oxid-Kristallen mit Durchmessern von mind. 2“ und Längen größer 50 mm zu entwickeln. Diese Entwicklung soll durch Grundlagenuntersuchungen zu strukturellen Defekten (Fremdkörner, Zwillingsumschläge, Versetzungen) zusammen mit der Abteilung Materialwissenschaften unterstützt werden. Parallel sollen in-house Bearbeitungsprozesse zur effizienten und kostengünstigen Fabrikation von 2“-Substraten entwickelt werden. Im Fokus steht dabei das Sägen der leicht spaltbaren Kristalle mit Off-Cut und die Herstellung der Substrat-Orientierungen 100-X° und 010-X°.

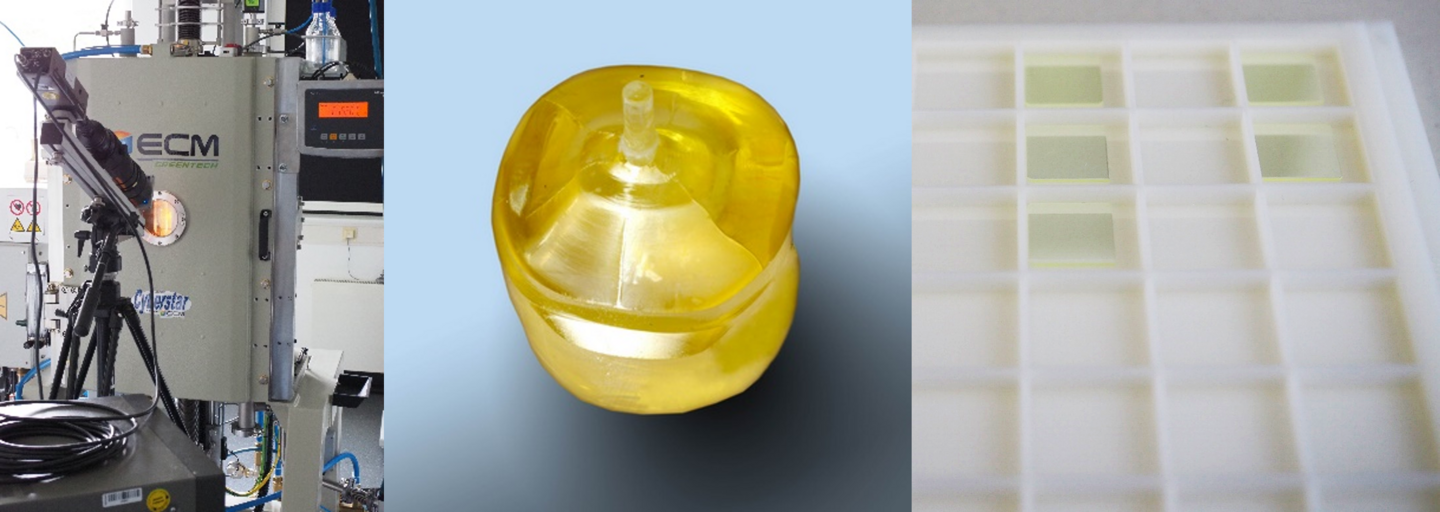

Links: CZ-Anlage zur Züchtung von Ga₂O₃-Einkristallen am IKZ; Mitte: Mg-dotierter 2“ Ga₂O₃-Kristall; Rechts: Ga₂O₃-Substrate

Dr. Thomas Straubinger

Dr. Thomas Straubinger

Tel. +49 30 246 499 601

Mikrostrukturierung & Transfer

Mission

Halbleiterkristalle der Gruppe III-V (z.B. InP, AlN) sind Substratmaterialien der Zukunft für mikroelektronische, photonische und opto-mechanische Bauteile, die Anwendung u.a. in den Bereichen Mobilfunk, Sensorik, Medizintechnik und Automotive finden. Ihre Integration in ausgereifte Si- oder Saphir-basierte Technologieplattformen hat das Potential kostengünstige Halbleiterbauelemente mit überlegenen Eigenschaften zu realisieren.

Um diese grundlegend neue und zukunftsweisende Bauelementgeneration zu ermöglichen, wollen wir für am IKZ gezüchtete III-V Volumenkristalle Konfektionierungs- und Transferprozesse zur Integration auf Si- und andere Zielsubstrate entwickeln. Unsere Aktivitäten erfolgen in enger Zusammenarbeit mit den Arbeitsgruppen der Volumenkristallzüchtung (VGF-III-V, Aluminiumnitrid Kristallzüchtung), der Substratherstellung, dem IKZ-IRIS Joint Lab „Layer Transfer“ und Partnern mit Schwerpunkt Bauelemententwicklung.

Forschungsaktivitäten

Die F&E Aktivitäten beinhalten:

  • Konfektionierung von InP- und AlN-Einkristallen mit hoher kristalliner Perfektion und maßgeschneiderten Volumeneigenschaften (insb. Dotierung) zu dünnen Schichten oder Mikroplättchen mit atomar glatten Oberflächen und geringen Defektdichten als Vorbereitung für den Transfer.
  • Optimierung der dazu notwendigen chemisch-mechanischen Polierprozesse (Oberflächen) und lithografischen Methoden (Mikrostrukturierung).
  • Entwicklung von Methoden zur Charakterisierung der strukturellen, optischen und elektrischen Eigenschaften der dünnen Schichten und Mikroplättchen.
  • Entwicklung von Transferprozessen zur Heterointegration von dünnen Schichten und Mikroplättchen auf Si-Substrate und andere Materialplattformen.
  • Entwicklung von Bauelementdemonstratoren zusammen mit externen Projektpartnern.
  • Untersuchung des Einflusses von Dotierung, Mikropräparation und Bonding auf die Kristalleigenschaften und Bauteilparameter.
  • Anpassung und Optimierung der entwickelten Methoden auf weitere anwendungsrelevante Materialien.

Schlüsselpublikationen

Isabella Peracchi, Carsten Richter, Tobias Schulz, Jens Martin, Albert Kwasniewski, Sebastian Kläger, Christiane Frank-Rotsch, Patrick Steglich, Karoline Stolze.
Preparation and Investigation of Micro-Transfer-Printable Single-Crystalline InP Coupons for Heterogeneous Integration of III-V on Si.
Crystals, 13 (7), 1126, 2023.
DOI: 10.3390/cryst13071126

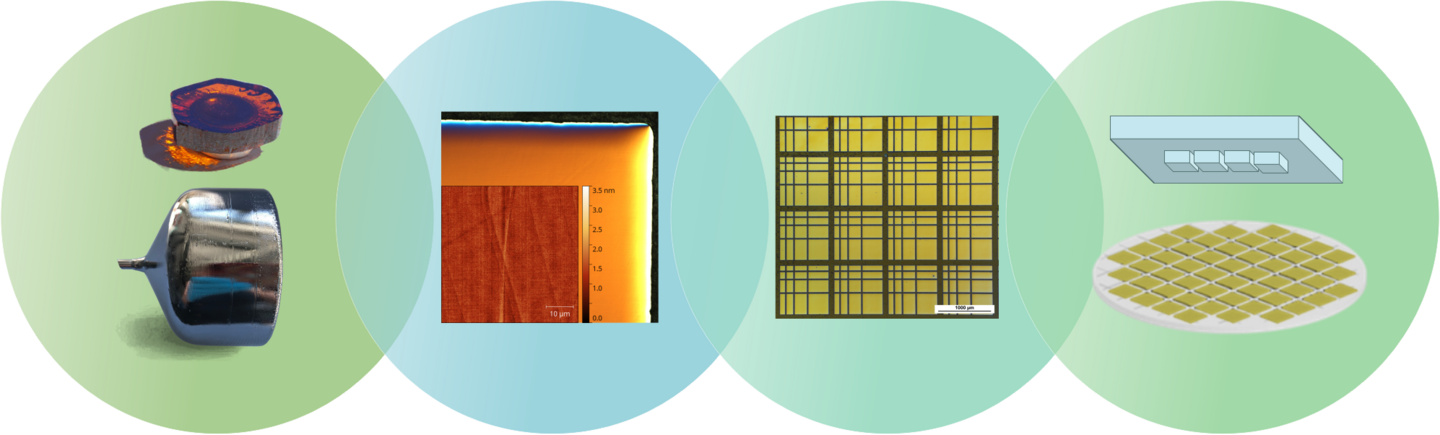

Prozesskette – vom Einkristall zur III-V auf Si Integration; Links: III-V-Einkristalle, 1’’ AlN und 4’’ InP; Mitte links: 10 µm dünne InP-Schicht mit AFM Aufnahme; Mitte rechts: InP-Mikroplättchen; Rechts: Schematische Darstellung transferierter Mikroplättchen auf Si-Zielsubstrat mittels Stempel

Dr. Karoline Stolze

Dr. Karoline Stolze

Tel. +49 30 246 499 611

Substratherstellung

Mission

Am IKZ soll eine technologiefähige Bearbeitungslinie zur flexiblen Bearbeitung und Charakterisierung von Halbleitersubstraten mit Durchmessern bis 2“ aufgebaut werden. Aktuell können am IKZ bereits Demonstrator-Substrate (z. B. Aluminiumnitrid) mit kleinen Durchmessern und hoher Qualität hergestellt werden. Für die Herstellung von Prototypen und Kleinserien muss der Bearbeitungsaufwand reduziert und die Prozessreproduzierbarkeit erhöht werden.

Forschungsaktivitäten

Zentrale technische bzw. wissenschaftliche Herausforderungen bei der Herstellung von Halbleitersubstraten sind:

  • Verlustarmes Sägen von Kristallen mit verschiedenen mechanischen Eigenschaften, insbesondere von spröden Materialien.
  • Exakte Orientierung von Kristallen bzw. Substraten.
  • Realisierung einer hohen strukturellen Oberflächengüte durch optimale Polierprozesse.
  • Realisierung einer hohen Oberflächenreinheit durch Vermeidung von Verunreinigungseintrag während der Bearbeitungsprozesse und geeignete Endreinigungsprozesse.

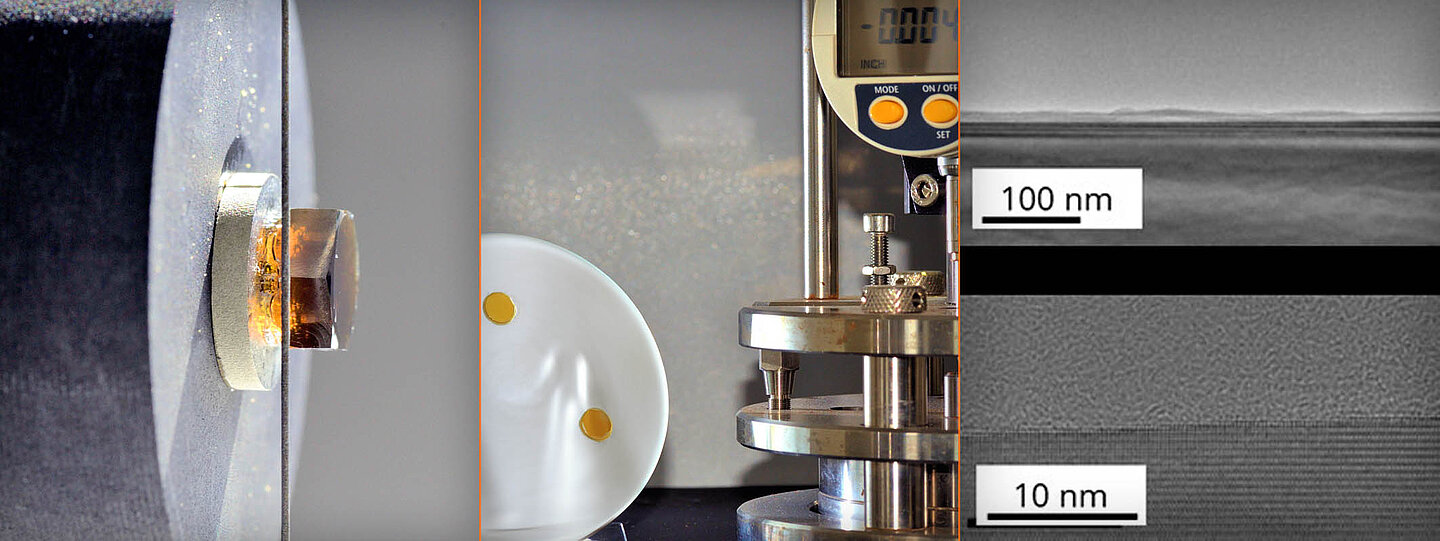

Links: Drahtsägen; Mitte: Substrate auf Polierträger; Rechts: TEM-Aufnahmen einer AlN-Substratoberfläche nach chemisch-mechanischer Politur - Oben: Oberflächennahes Kristallvolumen (dunkel) in niedriger Vergrößerung - Unten: Oberflächennahe, geordnete atomare Struktur ohne Schädigungen in hoher Auflösung

Dr. Uta Juda

Dr. Uta Juda

Tel. +49 30 246 499 605
